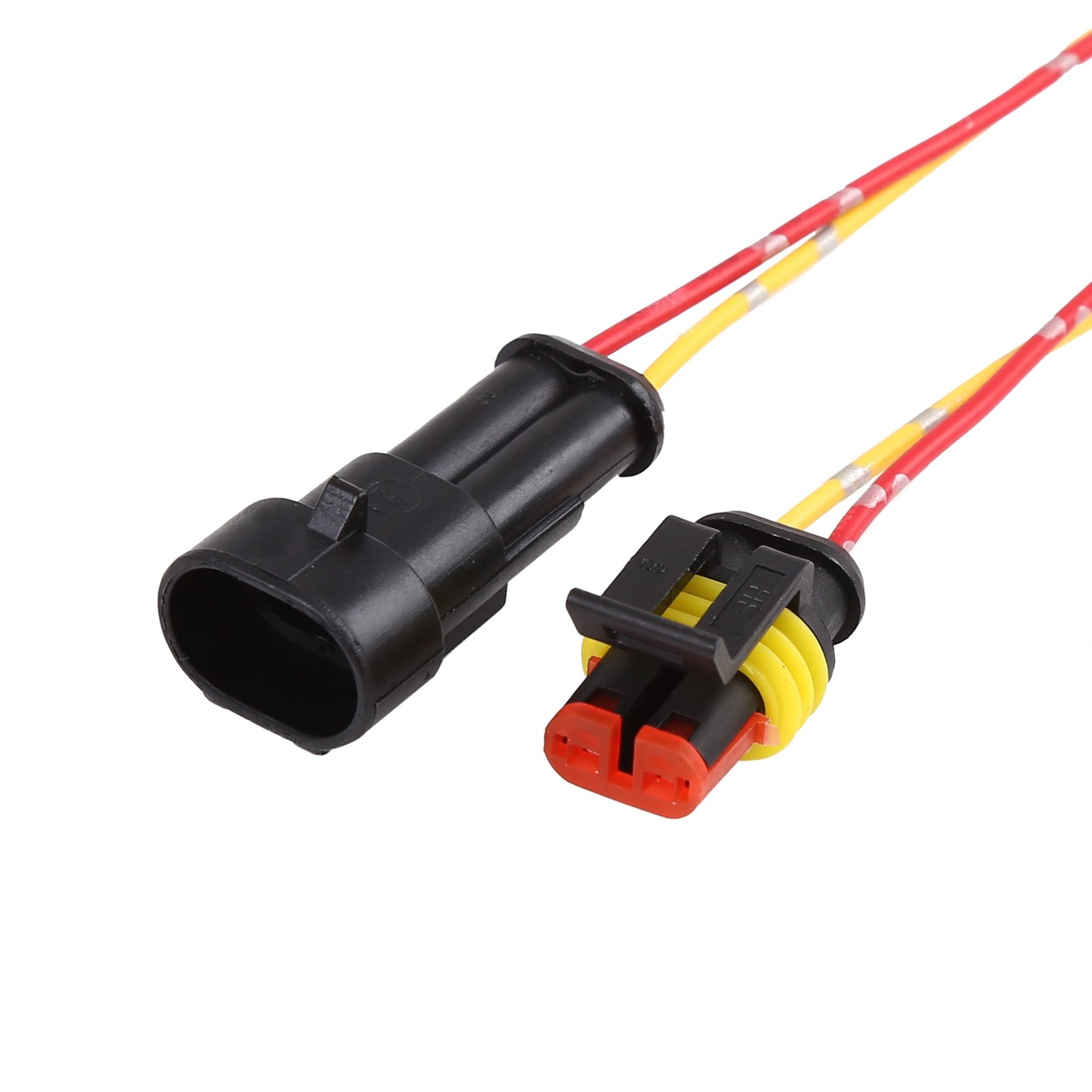

Στον απαιτητικό κόσμο της μηχανικής αυτοκινήτων, κάθε εξάρτημα πρέπει να αντέξει μια ζωή συνεχούς κίνησης. Μεταξύ αυτών, ο ηλεκτρικός σύνδεσμος-που συχνά αριθμείται σε εκατοντάδες ή χιλιάδες ανά όχημα- αντιμετωπίζει έναν μοναδικό και αδυσώπητο αντίπαλο: την κόπωση που προκαλείται από δονήσεις-. Η απαίτηση για τους συνδετήρες αυτοκινήτου να πληρούν εξαιρετικά αυστηρά πρότυπα κραδασμών και μηχανικής κόπωσης δεν είναι αυθαίρετη προδιαγραφή. είναι αδιαπραγμάτευτη επιταγή για την ασφάλεια, τη λειτουργικότητα και τη μακροζωία του οχήματος. Σε αντίθεση με μια σταθερή συσκευή καταναλωτή, ένα αυτοκίνητο είναι μια πλατφόρμα αέναης δόνησης πολλαπλών-άξονων όπου η ηλεκτρική συνέχεια δεν μπορεί να είναι ζήτημα "αν", αλλά εγγύηση "πόσο χρονικό διάστημα".
The Unforgiving Automotive Vibration Environment
Το προφίλ δόνησης ενός οχήματος είναι πολύπλοκο, πανταχού παρόν και καταστροφικό:
- Πολλαπλών-άξονων και ευρέος φάσματος:Οι κραδασμοί προέρχονται από τον κινητήρα, το κιβώτιο ταχυτήτων, τις ατέλειες του δρόμου και τη δυναμική του πλαισίου. Εμφανίζονται και στους τρεις άξονες (X, Y, Z) και σε ένα ευρύ φάσμα συχνοτήτων, από το κύλινδρο αμαξώματος χαμηλής-συχνότητας έως τις αρμονικές του κινητήρα υψηλής-συχνότητας.
- Συνεχής και Σωρευτική:Αυτό δεν είναι ένα διαλείπον γεγονός. Κατά τη διάρκεια ζωής ενός οχήματος 150,000+ μιλίων, ένας σύνδεσμος μπορεί να αντέξει δισεκατομμύρια κύκλους πίεσης. Αυτό καθιστά τους κραδασμούς πρωταρχικό παράγοντα για την κόπωση του υλικού και τους μηχανισμούς φθοράς που υποβαθμίζουν αργά την απόδοση.
- Ενισχύθηκε σε Βασικές Τοποθεσίες:Οι σύνδεσμοι στο χώρο του κινητήρα, στο κιβώτιο ταχυτήτων ή εντός του φρεατίου ανάρτησης/τροχού υπόκεινται στις πιο αυστηρές δυνάμεις g-, καθιστώντας τα κριτήρια σχεδιασμού τους τα πιο αυστηρά.
Ο Μηχανισμός Αστοχίας Πυρήνα: Διάβρωση Φτιαγμένης
Η πιο ύπουλη επίδραση των κραδασμών στους συνδετήρες δεν είναι η βαριά μηχανική θραύση, αλλά ένα μικροσκοπικό φαινόμενο που ονομάζεται διάβρωση φρεναρίσματος. Αυτός είναι ο πρωταρχικός λόγος για τον οποίο τα πρότυπα δόνησης είναι τόσο κρίσιμα.
- Η Διαδικασία:Κάτω από κραδασμούς, ο συνδυασμένος πείρος και η υποδοχή παρουσιάζουν μικρο-σκοπική σχετική κίνηση (συνήθως στην περιοχή από 10-100 μικρόμετρα). Αυτή η κίνηση είναι αρκετή για να διαπεράσει τη λεπτή, προστατευτική επένδυση επιφάνειας (συνήθως από κασσίτερο ή χρυσό) στις επαφές.
- Η Χημική Αντίδραση:Το εκτεθειμένο βασικό μέταλλο (συνήθως κράμα χαλκού) οξειδώνεται παρουσία αέρα και υγρασίας. Αυτό το οξείδιο (π.χ. οξείδιο του χαλκού) είναι ένα σκληρό, μη{3}}μη αγώγιμο κεραμικό.
- Η ηλεκτρική συνέπεια:Τα σωματίδια του οξειδίου συσσωρεύονται στη διεπιφάνεια επαφής, λειτουργώντας ως μονωτήρας. Αυτό προκαλεί μια δραματική και ασταθή αύξηση της αντίστασης επαφής (CRES).
- Η αποτυχία:Η αυξημένη αντίσταση επαφής οδηγεί σε πτώση τάσης, προβλήματα ακεραιότητας σήματος, τοπική θέρμανση (απώλειες I²R) και, τελικά, διακοπτόμενες συνδέσεις ή πλήρη αστοχία κυκλώματος. Αυτό εκδηλώνεται στα οχήματα ως σποραδικά σφάλματα αισθητήρων, προειδοποιητικά φώτα, δυσλειτουργίες του συστήματος ενημέρωσης και ψυχαγωγίας ή δυσλειτουργίες του συστήματος μετάδοσης κίνησης.
Η απόκριση του κλάδου: Πρότυπα αυστηρών δοκιμών κραδασμών
Για να προσομοιώσει τη διάρκεια ζωής των κραδασμών ενός οχήματος σε ένα συμπιεσμένο χρονικό πλαίσιο, η αυτοκινητοβιομηχανία έχει αναπτύξει αυστηρές και τυποποιημένες δοκιμές επικύρωσης. Αυτά κατοχυρώνονται σε προδιαγραφές όπως USCAR-2 (ΗΠΑ), LV214 (Γερμανικές αυτοκινητοβιομηχανίες) και διάφορα πρότυπα ISO.
- Ημιτονοειδή και τυχαία προφίλ δόνησης:Δοκιμάζει τις συνδέσεις τόσο σε ελεγχόμενες-σαρώσεις συχνότητας όσο και σε ρεαλιστικά, τυχαιοποιημένα φάσματα δόνησης που μιμούνται τα πραγματικά δεδομένα δρόμου.
- Επιτόπια παρακολούθηση:-Κυρίως, οι σύνδεσμοι δονούνται ενώ είναι ηλεκτρικά ενεργοποιημένοι και υπό φορτίο. Ένα συνεχές χαμηλού επιπέδου-«ρεύμα παρακολούθησης» διέρχεται μέσω του κυκλώματος για να ανιχνευθεί οποιαδήποτε στιγμιαία ασυνέχεια ή απότομη αύξηση της αντίστασης που υπερβαίνει ένα αυστηρό όριο (π.χ. διακοπή 1 μικροδευτερόλεπτο ή αύξηση 1 ohm). Αυτό συλλαμβάνει τις διαλείπουσες αστοχίες που είναι το χαρακτηριστικό γνώρισμα της ανησυχίας.
- Κύκλος θερμοκρασίας και υγρασίας:Συχνά εκτελείται σε συνδυασμό με θερμικό κύκλο (π.χ., δοκιμές θερμοκρασίας/υγρασίας/ κραδασμών, THV) για την επιτάχυνση των διαδικασιών διάβρωσης και την αναπαραγωγή υπό-συνθήκες κουκούλας.
- Το τεστ "8-μοτίβων":Μια τυπική ακολουθία ανθεκτικότητας που συνδυάζει δόνηση με θερμικό κύκλο και μηχανικό σοκ, αντιπροσωπεύοντας τον πλήρη κύκλο ζωής του συνδετήρα.
Στρατηγικές σχεδίασης για την αντιμετώπιση της κόπωσης από κραδασμούς
Για να περάσουν αυτές τις δοκιμές και να διασφαλίσουν την αξιοπιστία πεδίου, οι μηχανικοί συνδετήρων χρησιμοποιούν μια πολύπλευρη-σχεδιαστική προσέγγιση:
1) Επικοινωνία Σχεδιασμός & Υλικά:
- Σχέδια υψηλής-κανονικής δύναμης:Η αύξηση της κανονικής δύναμης του ελατηρίου του θηλυκού ακροδέκτη βελτιώνει την πίεση επαφής, η οποία μειώνει τη μικρο-κίνηση και παρέχει καλύτερη στεγανοποίηση ηλεκτρικού αερίου-.
- Ανθεκτικές επιμετάλλωσης-Επιμεταλλώσεις:Μετακίνηση από καθαρό κασσίτερο (επιρρεπές σε τσούξιμο) σε χρυσό-κασσίτερο ή κράματα αργύρου που αναβοσβήνουν ή χρησιμοποιώντας λιπαντικά ειδικά σχεδιασμένα για την πρόληψη του σχηματισμού οξειδίων και της φθοράς.
- Συστήματα επαφών διπλής- ή πολλαπλής-δέσμης:Αυτά τα σχέδια παρέχουν περιττά σημεία επαφής, διασφαλίζοντας ότι ακόμη και αν ένα σημείο υποβαθμιστεί, παραμένει μια εναλλακτική διαδρομή ρεύματος.
2) Αρχιτεκτονική στέγασης και κλειδώματος συνδετήρα:
- Στιβαρές κύριες και δευτερεύουσες κλειδαριές:Το περίβλημα του βύσματος πρέπει να διαθέτει ασφάλεια CPA (Connector Position Assurance) και κλείδωμα TPA (Terminal Position Assurance). Αυτά τα χαρακτηριστικά εμποδίζουν την αποσύνδεση του βύσματος και την υποχώρηση των ακροδεκτών λόγω κραδασμών.
- Ανακούφιση και Διαχείριση Σύρματος:Οι κατάλληλοι δακτύλιοι καλωδίων και οι σφιγκτήρες ανακούφισης καταπόνησης είναι ζωτικής σημασίας για την πρόληψη της απευθείας μεταφοράς ενέργειας δόνησης στην εύθραυστη διεπαφή πτυχής μεταξύ του ακροδέκτη και του σύρματος, ένα κοινό σημείο αστοχίας.
3) Ενοποίηση συστήματος:
- Ασφαλή σημεία τοποθέτησης:Οι σύνδεσμοι πρέπει να είναι σχεδιασμένοι με ενσωματωμένους βραχίονες ή γλωττίδες για ασφαλή στερέωση στο σώμα ή στο εξάρτημα του οχήματος, αποτρέποντας την αντήχηση ολόκληρου του συγκροτήματος.
- Αρθρωτότητα και σφράγιση:Πολλοί σύνδεσμοι ενσωματώνουν δακτύλιους στεγανοποίησης. Αυτά πρέπει να διατηρήσουν τις ελαστομερείς ιδιότητές τους και την αντίσταση του σετ συμπίεσης καθ' όλη τη διάρκεια ζωής των κραδασμών για να αποτρέψουν την είσοδο υγρασίας.
Συμπέρασμα: Ένας θεμελιώδης πυλώνας ηλεκτροδότησης αυτοκινήτων
Καθώς τα οχήματα εξελίσσονται σε ηλεκτρικές (EV) και αυτόνομες (ADAS) πλατφόρμες, η σημασία των αντικραδασμικών συνδετήρων-εντείνεται. Τα EV μεταφέρουν υψηλότερα ρεύματα και πιο ευαίσθητα δίκτυα αισθητήρων χαμηλής-τάσης, όπου η σταθερή αντίσταση επαφής είναι πρωταρχικής σημασίας για την ασφάλεια της μπαταρίας και την ακρίβεια του συστήματος ελέγχου. Ο σύνδεσμος δεν είναι πλέον μια παθητική γέφυρα αλλά ένα εξάρτημα ενεργητικής ασφάλειας.
Επομένως, η τήρηση αυστηρών προτύπων κόπωσης από κραδασμούς αποτελεί απόδειξη της ποιότητας ενός συνδετήρα και προϋπόθεση για τη χρήση του σε σύγχρονα οχήματα. Αντιπροσωπεύει τον μηχανικό θρίαμβο της δημιουργίας μιας σταθερής, στατικής ηλεκτρικής σύνδεσης μέσα σε έναν βαθιά δυναμικό μηχανικό κόσμο. Τόσο για τις αυτοκινητοβιομηχανίες όσο και για τους προμηθευτές, είναι μια αδιάκοπη επιδίωξη μηδενικών ηλεκτρικών διακοπών-μια επιδίωξη που διασφαλίζει ότι κάθε σύνδεση είναι εξίσου αξιόπιστη με το ίδιο το όχημα.
