Υποδοχή SMA
1. Ιστορία και σχέδιο:
Ο ομοαξονικός σύνδεσμος RF τύπου SMA σχεδιάστηκε ως σύνδεσμος OSM από την Bendix και την Omni-Spectra στα τέλη του 1950. Ήταν ένας από τους πιο συχνά χρησιμοποιούμενους συνδέσμους RF / μικροκυμάτων εκείνη την εποχή. Αρχικά, οι υποδοχές SMA σχεδιάστηκαν για ημιάκαμπτα ομοαξονικά καλώδια 0,141" και συνδέσμους ακριβείας για εφαρμογές μικροκυμάτων στη στρατιωτική βιομηχανία. Γεμίστηκαν με διηλεκτρικό PTFE.
2. Εύρος συχνότητας και δημοτικότητα:
Υπό τις συνθήκες εκείνης της εποχής, λόγω του μικρού του μεγέθους και της ικανότητάς του να λειτουργεί σε υψηλότερη συχνότητα (το εύρος συχνοτήτων για το ζευγάρωμα ημιάκαμπτων καλωδίων είναι DC-18GHz· όταν συνδυάζονται εύκαμπτα καλώδια, είναι DC{{2 }}.4GHz), έγινε γρήγορα δημοφιλής. Ακόμη και οι σύνδεσμοι κυμάτων χιλιοστού που αναπτύχθηκαν αργότερα εξέτασαν επίσης το ζήτημα της μηχανικής συμβατότητας.
3. Χαρακτηριστικά και πλεονεκτήματα:

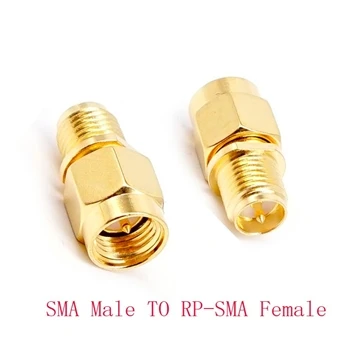

- Συνδεθείτε στην κοινή διεπαφή αντίστροφης πολικότητας σε ασύρματα συστήματα.
- Η επίχρυση κεντρική επαφή μπορεί να ελαχιστοποιήσει την απώλεια σήματος.
- Επιχρυσωμένο σώμα για βελτίωση της αντοχής στη διάβρωση.
- Να έχετε σχετικά χύδην καλώδια και εργαλεία πτύχωσης.
- Οι επεξεργασμένοι σύνδεσμοι είναι πιο ανθεκτικοί.
4. Εφαρμογή:
- Εφαρμογή ασύρματου LAN/RF/Εφαρμογή Wi-Fi.
- Κεραία ραδιοφώνου/Ομοαξονική εφαρμογή χαμηλών απωλειών.
Σύνδεσμος 3,5 mm
1. Εισαγωγή:
Ο σύνδεσμος 3,5 mm είναι ένας σύνδεσμος με εσωτερική διάμετρο του εξωτερικού αγωγού 3,5 mm, χαρακτηριστική σύνθετη αντίσταση 50 Ω και μηχανισμό σύνδεσης σπειρωμάτων 1/4-36UNS-2 ίντσας.
2. Ιστορία και εξέλιξη:
Στα μέσα-1970, η αμερικανική Hewlett-Packard και η Amphenol παρουσίασαν έναν σύνδεσμο 3,5 mm με συχνότητα λειτουργίας έως και 33 GHz. Αυτός είναι ο πρώτος διαθέσιμος ομοαξονικός σύνδεσμος ραδιοσυχνοτήτων στη ζώνη κυμάτων χιλιοστών.
3. Διαφορά από το SMA Connector:
Μια προφανής διαφορά με τους συνδέσμους SMA είναι ότι τα 3,5 mm χρησιμοποιούν μέσο αέρα. Ο εξωτερικός αγωγός του συνδετήρα 3,5 mm είναι παχύτερος από τον σύνδεσμο SMA και η μηχανική αντοχή είναι καλύτερη. Επομένως, όχι μόνο η ηλεκτρική απόδοση είναι καλύτερη από την υποδοχή SMA, αλλά και η μηχανική αντοχή και η επαναληψιμότητα της απόδοσης είναι υψηλότερες από αυτές του συνδετήρα SMA, καθιστώντας τον πιο κατάλληλο για χρήση στη βιομηχανία δοκιμών.
Βύσμα 2,92 mm
1. Εισαγωγή και Παραλλαγές Ονομασίας:
Η υποδοχή 2,92 mm (ορισμένοι κατασκευαστές αποκαλούν αυτήν την υποδοχή 2,9 mm ή υποδοχή τύπου K και ορισμένοι κατασκευαστές την ονομάζουν υποδοχή SMK, KMC, WMP4 κ.λπ.). Η εσωτερική διάμετρος του εξωτερικού αγωγού είναι 2,92 mm, η χαρακτηριστική σύνθετη αντίσταση είναι 50 Ω και ο μηχανισμός σύνδεσης είναι ομοαξονικός σύνδεσμος ραδιοσυχνοτήτων με σπειρώματα 1/4-36UNS-2 ίντσας. Η δομή του είναι παρόμοια με το βύσμα των 3,5 mm αλλά μικρότερο.
2. Ιστορικό ανάπτυξης:
Το 1983, ο ανώτερος μηχανικός William.Old.Field του Wiltron ανέπτυξε έναν νέο τύπο συνδετήρα τύπου 2,92mm/K με βάση τη σύνοψη και την υπέρβαση του συνδέσμου κύματος χιλιοστού που εισήχθη προηγουμένως. Η διάμετρος του εσωτερικού αγωγού είναι 1,27 mm, ο οποίος μπορεί να εισαχθεί σε βύσματα SMA και 3,5.
3. Απόδοση και αναγνώριση:
Η υποδοχή 2,92 mm έχει καλή ηλεκτρική απόδοση στη ζώνη συχνοτήτων DC-46GHz και είναι μηχανικά συμβατή με υποδοχές SMA και υποδοχές 3,5 mm. Αναγνωρίζεται γρήγορα από την πλειοψηφία των κατασκευαστών και έχει γίνει ένας από τους πιο ευρέως χρησιμοποιούμενους συνδέσμους κυμάτων χιλιοστών στον κόσμο.
Βύσμα 2,4 mm
1. Εισαγωγή και συμβατότητα:
Ο σύνδεσμος με εσωτερική διάμετρο του εξωτερικού αγωγού 2,4 mm και σύνθετη αντίσταση 50 ohms είναι μηχανικά συμβατός με τον σύνδεσμο 1,85 mm. Η εσωτερική διάμετρος του εξωτερικού αγωγού του συνδετήρα 1,85 mm είναι 1,85 mm και η σύνθετη αντίσταση και των δύο είναι 50 ohms. Έχουν μικρό μέγεθος εσωτερικής διαμέτρου, επομένως η συχνότητα εργασίας είναι υψηλότερη, με ονομαστικές συχνότητες 50GHz και 67GHz αντίστοιχα.
2. Προσοχή:
Να θυμάστε ότι δεν πρέπει να συνδέονται με βύσματα 2,92 mm, 3,5 mm ή SMA, διαφορετικά θα προκληθούν άμεσα οι συνέπειες της ζημιάς του συνδετήρα.
Περίληψη
Με την ταχεία ανάπτυξη της τεχνολογίας κυμάτων χιλιοστών και της τεχνολογίας επικοινωνίας υψηλής ταχύτητας, οι σύνδεσμοι 2,92 mm, 2,4 mm και 1,85 mm χρησιμοποιούνται όλο και πιο ευρέως σε στρατιωτικούς, αεροδιαστημικούς, οπτοηλεκτρονικούς και άλλους τομείς. Οι περιπτώσεις χρήσης τους σε συνδυασμό με GPPO, GPO και άλλους συνδέσμους αυξάνονται επίσης και θα περιγραφούν σε επόμενα άρθρα.
